| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ELECMAN |
| モデル番号: | ES-200 |
| 最小注文数量: | 100 PC |
| 価格: | Negotiate |
| パッケージの詳細: | 編まれた袋が付いている束で詰められる |
| 受渡し時間: | 30日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 10000 PC/日 |
| 素材: | 鋼鉄（Q235） | 表面の終わり: | ページ/HDG/例えば/粉は塗ったり/平野/アルミニウム/ステンレス鋼 |
|---|---|---|---|
| タイプ: | 明白なタイプ | サイズ: | 1-5/8」* 1-5/8」（41*41mm） |
| 標準的な長さ: | 10" （3.05 m）及び20" （6.09 m） | 厚さ: | 12 ga （2.6mm） |
| ハイライト: | 41x41 cチャネルの支柱,アルミニウムcチャネルの支柱,41x41金属の支柱チャネル |
||

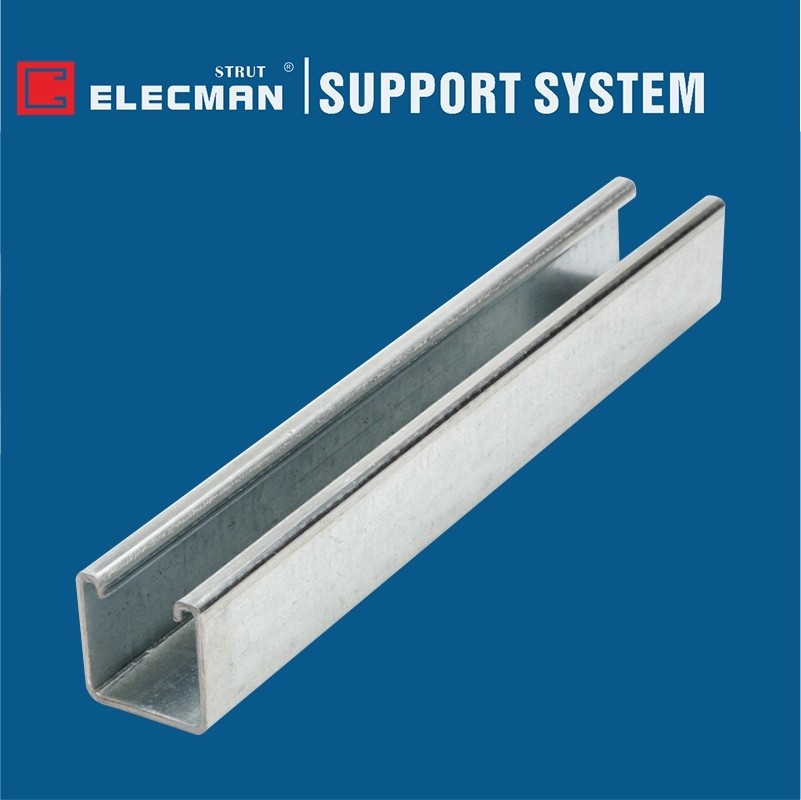

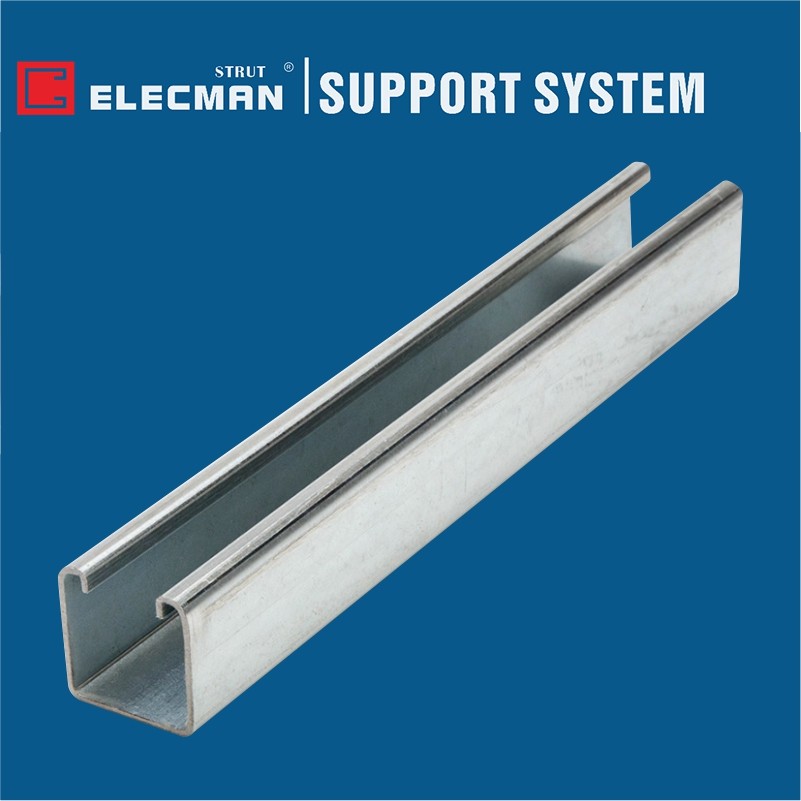

ELECMANの® 1-5/8」* 1-5/8」は（41*41mm）鋼鉄支柱チャネルES-200に電流を通した
適用
ELECMAN® 1-5/8」* 1-5/8」はビームおよび他の構造システムからの鋼鉄水路、据え付け品および換気装置を支える使用のため（41*41mm）鋼鉄支柱チャネルES-200にである電流を通した。 支柱チャネルは通常金属板から形作られたり、内部湾曲の唇を搭載するそして位置として開いたチャネルの形に部品を相互に連結することを取付けるために付加的な剛さを提供するために折り返した。 固体支柱チャネルは事前ドリルされる穴を備えていないし場所であくか、または別の方法に取付けられなければならない。
特徴
構造の支柱チャネルの主な利点はさまざまな専門にされた支柱特定の締める物およびボルトを使用して支柱チャネルに一緒に急速のためにそして容易に接続の長さおよび他の項目、利用できる多くの選択があることである。それは最低用具および多くの適用でコストをかなり削減する適度に訓練された労働だけと非常に急速に組み立てることができる。支柱チャネルの取付けはまた頻繁に比較的容易に加えにもし必要ならまたは変更することができる。
指定データ
ELECMANは大型の1-5/8を」提供する* 1-5/8」は（41*41mm）鋼鉄支柱チャネルES-200に電流を通した。
| セクション特性 | 1-1軸線 | 2-2軸線 | ||||||
| Cat.# | WT/FT | 区域 | IX | Sx | Rx | Iy | Sy | Ry |
| LBS. | SQ.IN. | ⁴ | ³ | ⁴ | ³ | |||
| ES-200 | 1.88 | 0.553 | 0.182 | 0.199 | 0.574 | 0.234 | 0.289 | 0.651 |
| 正当なビームは-インチのスパンに荷を積む | ||||||||||||
| Cat.# | 圧力 | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ES-200 | 1/240 | 1660 | 1330 | 1110 | 950 | 830 | 660 | 550 | 480 | 420 | 370 | 330 |
| *** | *** | *** | *** | 760 | 490 | 340 | 250 | 190 | 150 | 120 | ||
| LBSの1.TOTALスタティック ロード。 2.Upperラインは簡単なビーム状態に基づいてＸ軸についての25000のPSIの曲がる圧力を作成する最大許容均一負荷である。 3.Lowerラインはスパンの1/240thの偏向を作り出す総均一負荷を示す（すなわち:½。Def。120"のためスパン） 25000のPSIの圧力で正当な中心の集中された負荷を得る0.5による上部ラインの4.Multiply価値。0.8による偏向。 点溶接せん断によって限られる5.*負荷。 6.Forはチャネルを、4"による0.75によって制限荷重を溶接するために減る溶接間隔打った。 7. 25,000のPSIの設計圧力によって負荷制御***の。 |
||||||||||||
| 正当な柱状装薬-インチのコラムの支えられていない高さ | ||||||||||||
| Cat.# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ES-200 | 9050 | 8090 | 7185 | 6370 | 5650 | 4470 | 3615 | 3040 | 2615 | 2285 | 2015年 | |
|
1. 柱状装薬はセクション図心で加えられる正当な軸負荷である。スロット表面で加えられる負荷は突飛性のために減らなければならない。 2. 示されている正当な柱状装薬は他の条件の評価に必要な有効な長さの係数K=0.8の標準的な設計の練習に基づいている。 |
||||||||||||
パッキング情報
パッキングはそう重要で、よいパッキング顧客がブランド・イメージを改善するのを助けることができるまたよいパッキング顧客が長い時間の間プロダクトによく貯蔵するのを助けることができるである。ELECMAN®の支柱チャネルは通常束、小さい束で詰まるまたは大きい束は両方利用できる。ELECMANは顧客のパッキングの条件に続くことができる。
